BY型压盖式限位松套伸缩接头

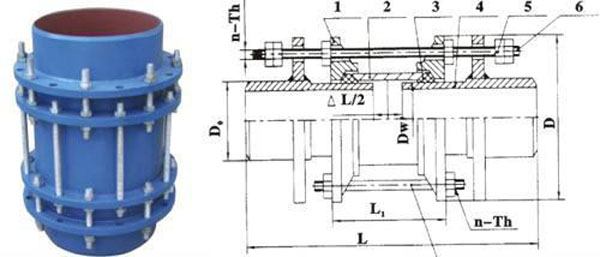

BY型压盖式限位伸缩接头是由松套伸缩接头和两个限位短管组合而成。压盖限位伸缩接头能防止管道因超量位移导致补偿接头的泄漏和损坏，压盖限位伸缩接头主要用于在允许位移范围内吸收轴向位移和承受轴向压力推力的管道松套连接。

防水套管系列: 柔性防水套管; 02S404型柔性防水套管; 02S404刚性防水套管; 07FS02防护密闭套管; 不锈钢防水套管; 刚性密闭套管; 人防地下室专用密闭套管; 04FS02柔性密闭套管

伸缩器系列: SSQ-2型套管式伸缩器; CS型热力管道伸缩器; SSQ型铸铁伸缩器; S313伸缩器; SF钢制伸缩器; 波纹伸缩器; SSQ-1型套管式伸缩器; SSQP型两端法兰限位压盘式

橡胶软接头系列: 橡胶软接头; 同心异径可曲挠橡胶接头; KST-L丝扣橡胶软接头; KST型双球体橡胶接头; 衬四氟橡胶接头; 耐油橡胶接头; 偏心异径橡胶软接头; 水泵进口专用橡胶软接头

阀门系列: D343H金属硬密封法兰蝶阀; 手动、气动、电动双法兰橡; 手动对夹式蝶阀D71X/F; D371X涡轮对夹蝶阀; Z45X软密封闸阀; 软密封闸阀; JMZ45X加密磁性闸阀; Z45T铁闸阀

闸门系列: 铸铁闸门; 钢制闸门; 钢坝景观闸门; 液压闸门; 机闸一体式铸铁闸门; 钢制机闸一体门; QL手动两用系列螺杆启闭机; QLD型螺杆启闭机

补偿器系列: 套筒补偿器; QB型/E型球形补偿器; 免维护旋转补偿器; 圆形三波补偿器; 不锈钢波纹补偿器; ZMB型直埋式波纹补偿器; 法兰注油式无推力补偿器; 旋转补偿器

传力接头系列: 双法兰传力接头; C2F型双法兰松套传力接头; VSSJAFC(CC2F)可拆式双法兰传; VSSJAF(C2F)双法兰传力接头; VSSJAFC型可拆式双法兰传力; VSSJAFG(CF)单法兰传力接头; CF型单法兰松套传力接头; 可拆式双法兰传力接头VSSJAF

案例推荐

橡胶接头工程案例

刚性防水套管使用案例

内衬四氟橡胶接头案例

伸缩器施工现场

产品介绍

限位伸缩接头是在松套伸缩节头原有性能的基础上增设限位设置，在超出伸缩量处用双螺母锁定。这样就实现管道在允许的伸缩量中可以自由伸缩，一旦超出伸缩量，就起到限位，这样就有效的确保管道的运行，特别适用于有振动或有一定斜度及在拐弯的管路中的链接。

产品特点

安装简要说明：

用于两边与管子插接，勿需焊接，结构合理，密封可靠，安装快速方便。

BY型压盖式限位伸缩接头是在松套伸缩接头原有基础上，增设限位装置，在超出伸缩量处用双螺母锁定，这样就实现管道在允许的伸缩量中可以自由伸缩，一旦超出伸缩量，就起到限位，这样就就有效的确保管道的**运行，特别适用于有震动或有一定斜度及在拐弯的管道中的连接。

BY型压盖式限位伸缩接头标准（GB/T12465-2002)或BY（GB/T12465-2007)。

BY型压盖式限位伸缩接头的优点：伸缩量大，安装简单方便，使用寿命长（使用寿命长达10－30年）维修方便。

BY型压盖式限位伸缩接头的特点：压盖限位伸缩接头管道两边以焊接的方式连接。

产品用途

安装方法：

压盖限位伸缩接头两边均与管道焊接，压盖限位伸缩接头在安装时松开压盖螺母，调整安装长度后把两端的短管与管道焊接，超出后用对角法均匀拧紧螺母，调整好防脱螺母即可。

BY型压盖式限位伸缩接头具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

技术参数

BY型压盖式限位伸缩接头技术参数
