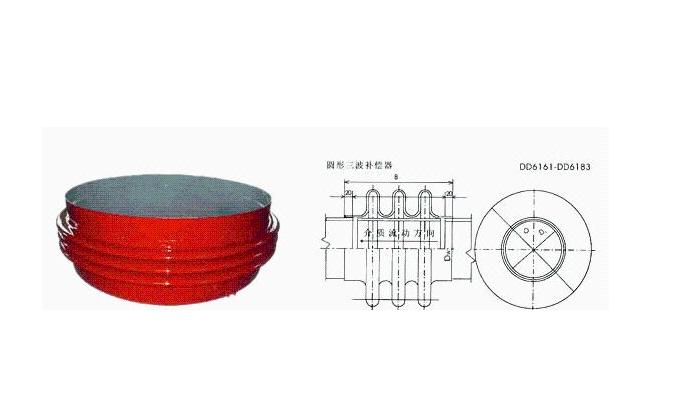

明泰给排水圆形三波补偿器适用于600M机组烟风煤粉管道系列的零件和部件,这些烟风煤粉管道零部件系列与《火力发电厂烟风煤粉管道设计技术规定》(DL/T5121-2000)中推荐使用的烟风煤粉管道系列一致。对大于600MW机组的烟风煤粉管道零件及部件也可参照使用。另外圆形三波补偿器全部采用工厂化生产,建设单位只需提供设计人员开列的产品标识如连接尺寸、连接方式、外形尺寸、质量等去制造厂采购,确保-的制造质量和供货进度。
产品特点
圆形三波补偿器具有补偿量大、刚度小、便于安装使用和寿命长等特点,广泛用于钢铁、电力、石油化工、水泥等行业。并可根据用户要求选用不锈钢或碳钢制造U形波纹管,内衬筒、法兰一般选用碳钢。
圆形三波补偿器用于输送气体或含尘气体,使用压力从真空~0.1Mpa,使用温度从-40oC~420oC,任意矩形、圆形截面的烟气,通风和鼓风机管道,作补偿位移减振用。波纹补偿器按型式分,有Dg200—3600单波、双波和三波的圆形补偿器各23种规格:有Dg400—1400圆形单波密封式补偿器12种规格:有300x400—6000x5000单波、双波和三波矩形补偿器各98种规格。
圆形三波补偿器应用范围:
1、热电厂(1)汽机(2)锅炉(3)除尘;
2、水泥厂;
3、钢铁厂、熔炼炉、焚烧炉;
4、热电厂及核电站;
5、空调送风系统;
6、玻璃及矿棉业;
7、石油化工企业;
8、空气及煤气清洁厂;
9、风机厂;
10、铝厂和碳素厂。
公称通径 | Dw | D | D1 | B | 重量 |
mm | Kg | ||||
mm | |||||
200 | 219 | 529 | 233 | 559 | 30.2 |
250 | 273 | 583 | 277 | 35.8 | |
300 | 325 | 635 | 329 | 41.3 | |
350 | 377 | 687 | 381 | 46.1 | |
400 | 426 | 736 | 430 | 51.5 | |
450 | 480 | 864 | 484 | 84.8 | |
500 | 530 | 944 | 534 | 92.3 | |
600 | 630 | 1043 | 633 | 106.9 | |
700 | 720 | 1133 | 723 | 120.6 | |
800 | 820 | 1233 | 823 | 135.1 | |
900 | 920 | 1333 | 923 | 149.6 | |
1000 | 1020 | 1433 | 1023 | 164.7 | |
1100 | 1120 | 1533 | 1123 | 179.3 | |
1200 | 1200 | 1633 | 1223 | 193.8 | |
1300 | 1320 | 1733 | 1323 | 208.9 | |
1400 | 1420 | 1833 | 1423 | 223.9 | |
1800 | 1820 | 2333 | 1823 | 665 | 433.3 |
2000 | 2020 | 2533 | 2023 | 477.1 | |
2200 | 2220 | 2733 | 2223 | 521.5 | |
2400 | 2420 | 2933 | 2423 | 565.2 | |
2800 | 2820 | 3333 | 2823 | 653.4 | |
3200 | 3220 | 3733 | 3223 | 741 | |
3600 | 3620 | 4133 | 3623 | 829.1 |
