产品介绍

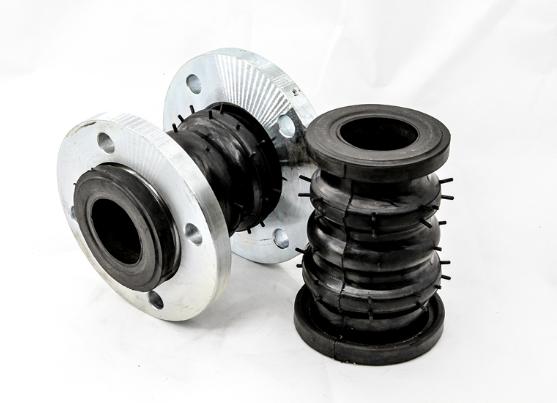

橡胶软接头介绍:

产品别名:可曲挠橡胶接头、橡胶软连接、减震器、法兰软连接、橡胶挠性接头、橡胶管接头等

产品规格:【DN32mm-DN4000mm】

产品压力:0.6-2.5MPa

减震等级:A级,减震性特佳

适用范围:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】

产品材质:天然橡胶、三元乙丙橡胶、丁晴橡胶、氟橡胶等

产品颜色:黑色,实物颜色见商品展示图片.

工作温度:-40度至80度(还可加工耐高温橡胶接头)

产品特点

橡胶软接头性能特点:

1、体积小、重量轻、弹性好、安装维修方便。

2、安装后可吸收管道震动产生的横向、轴向、角向位移;不受管道不同心,法兰不平行的限制。

3、安装后可降低管道水泵等震动产生的噪音,吸振能力强。

4、内无缝高压橡胶接头,在耐高温、耐酸碱、耐油的管道中更有效地防止了腐蚀性介质对橡胶接头内壁的侵蚀,提高了使用寿命。

橡胶软接头使用安装:

1、管道中安装可曲挠橡胶接头时,需让其处于自然状态,不要人为的使产品发生变形。

当管道介质为耐酸碱、油、高温及其他特殊材料时应选用高于管道工作压力一个档位的接头。

2、连接橡胶接头的法兰应是阀门法兰或符合 GB/T9115.1(RF)的法兰。

3、可曲绕橡胶接头正常适用介质是温度0-60°C的普通水,特殊介质如:油、酸碱、高温及其他腐蚀性和质地坚硬的情况下,应选用相对应得特耐材料橡胶接头,不可盲目串用或通用。

4、可曲挠橡胶软接头使用在水泵进出口时,应位于水泉一侧,与水泉之间应安装金属变径接头,且安装在变径的大口径出处。

5、当管道位移量大于等于接头的较大补偿量时,应增加接头的数量来平行位移量,严禁为了调整管道的超差,使接头处于很 限的挠曲位移和偏差状态,更不能超限度(伸缩、位移、偏转等),使用具体安装数据见下表。

6、高层给水或悬空给水,管道应固定在吊架、托架或锚架上,且不能让接头承受管道自身重量和轴向力,否则接头应配备防拉脱装置(其承受力需大于管道轴向力)。

7、安装橡胶接头时,螺栓的螺杆应伸向接头外侧,每一法兰端面的螺栓按对角加压的方法反复均匀拧紧,防止压偏。丝扣接头应使用标准扳手匀力拧紧,不要用加力秆加力使活接头滑丝、滑棱和断裂,而且要定期检查,以免松动造成脱盘或渗水。

8、橡胶软接头在初次承受压力(如:安装试压等)后或长期停用再次启用前,应将螺栓重新加压拧紧再投入运行。

9、使用或储存橡胶软接头,应避免高温、臭氧油及酸碱环境。用在室外或向阳迎风的管道应搭建遮阳架,严禁暴嗮、雨淋、风浊。接头表面严禁刷漆和缠绕保温材料。因橡胶制品存在老化问题,应及时检查更换。

10、可曲挠橡胶接头在安装时严禁超位移很 限。

11、安装螺栓要对称,逐步加压拧紧,以防局部泄露。

12、平地、悬空、垂直安装橡胶接头时,橡胶接头的实际工作轴向位移压力应小于管道的支撑力,否则应安装防拉脱装置以防止工作受压拉脱。

13、橡胶接头应远离热源,臭氧区域,严禁强辐射光线照射。暴晒和使用不符合本产品要求的介质。

14、橡胶接头在运输、装卸、安装时、严禁锐利器具划破表面密封面。

15:DN200MM以上产品在安装时,请用蝶阀专用法兰或者小口径法兰,以免防止在安装后出现法兰拉脱、漏水、渗水现象。

产品用途

   随着众多工业领域的迅速发展,橡胶软接头广泛应用于现代工业中,广泛应用于各种管道系统。与泵、阀门的连接、消防器材,震动较大冷热变化频繁的管道。主要用于原水和污水的提升和输送,火力发电厂的给水和冷却循环水,冶金行业,冷凝水,化工行业的化学物质的管道输送,石化行业的冷却,稀释及其它行业长短距离管线间的柔性连接。因为橡胶具有较高的耐磨性,还适用于一切行业的粒状和粉状及汽体的低温输送.


技术参数

橡胶软接头技术标准

 技术条件Technical parameters

项目Item |型号MedolKXT-1KXT-2KXT-3A、如介质油,酸碱物质
       B、工作温度有特殊要求
       C、也可来函来图定制
       D、订货时需说明
       A. If media is oil, acid or alkali.
       B. If special requirements for working temperature
       C. If OEM orders with drawings or samples
       D. Please Inform us about above when ordering
工作压力MpaWoring pressure1.0(10)1.6(16)2.5(25)
爆破压力Mpa Burst Pressure2.0(20)3.0(30)4.5(45)
真空度 Kpa Vacuum53.3(400)86.7(650)100(750)
适用温度℃Applicable Temperature-20℃~+115℃(特殊可达-30℃~+250℃)-20℃~+115℃(-30℃~+250℃ under special conditions)
适用介质Applicable Medium空气、压缩空气、水、海水、热水、油、酸、碱等Air, compressed air, water, sea water, oil, acid, alkali, etc.
注:主要零件材料同KXT/JGD型 Note: the materials of main parts are the same with those of KXT/JGD type

规格参数

主要数据 Main date

公称通径DN
(mm)
长度
        mm
特殊长度
mm
轴向位移
mm
横向位移
    mm
偏转角度
mm

英寸inch

伸长
压缩
32
1.25
95
130/150
6
9
9
15
40
1.5
95
130/150
6
10
9
15
50
2
105
130/150/200
7
10
10
15
65
2.5
115
130/150/200
7
13
11
15
80
3
135
130/150/200
8
15
12
15
100
4
150
130/200
10
19
13
15
125
5
165
130/150/200
12
19
13
15
150
6
180
130/150/200
12
20
14
15
175
7
200
/
12
20
14
15
200
8
200
130/150/210
16
25
22
15
225
9
200
/
16
25
22
15
250
10
230
130/150/200
16
25
22
15
300
12
245
130/150/200
16
25
22
15
350
14
255
130/150/200
16
25
22
15
400
16
255
200
16
25
22
15
450
18
255
200
16
25
22
15
500
20
255
200
16
25
22
15
550
22
255
/
16
25
22
15
600
24
260
200
16
25
22
15
700
28
260
/
16
25
22
15
800
32
260
/
16
25
22
15
900
36
260
/
16
25
22
15
1000
40
260
/
18
26
24
15
1200
48
260
/
18
26
24
15
1400
56
350
/
20
28
26
15
1600
64
350
/
25
35
30
10
1800
72
350
/
25
35
30
10
2000
80
350
/
25
35
30
10
2200
88
400
/
25
35
30
10
2400
96
400
/
25
35
30
10
2600
104
400
/
25
35
30
10
2800
112
400
/
25
35
30
10
3000
120
400
/
25
35
30
10
注:1、特殊要求可按用户图纸制作,法兰标准采用GB/T9115.1-2000,可选配(GB、JB、HG、CB、ANSI、DIN、BSEN、NF、EN、JIS、 ISO等)法兰标准生产。橡胶球体可做天然橡胶、三元乙丙橡胶、氯丁橡胶、丁基橡胶、丁晴橡胶、氟橡胶等。
       2、悬空给水使用DN200以上产品,管道需有固定支撑或固定托架,否则产品应安装防拉脱装置。
       3、用户使用橡胶接头,对应法兰应是阀门法兰或符合GB/T9115.1(RF)法兰。
